產品詳情：
產品概述
KBIPS(Integrated Power Supply)智能交直流集成電源系統(以下簡稱一體化電源)充分利用現代電子、計算機、網絡、控制及現場總線的革新前沿技術，將站用交流電源、直流操作電源、電力專用UPS、逆變電源（INV）、通信電源（DC/DC）統一設計，通過一體化監控裝置將站用電源各子系統通信網絡化，實現站用電源信息共享，建立數字化電源軟件平臺；通過將站用電源全部開關智能模塊化，集中功能分散化，建立數字化電源硬件平臺；一體化監控裝置通過以太網接口、IEC61850（DL/T 860）規約與上位機系統通信，使站用電源系統成為開放式系統。智能變電站站用電源系統對各子電源系統實行統一管理，優化了作業流程及人力資源調配，減少了設備重復配置，降低了設備投資及運行維護成本。對各電源子系統實施智能控制，高效管理，工作效率大大提高。同時由于減少了蓄電池使用量，降低了對環境的污染，使得其更加符合革新智能化變電站建設的需求。
應用領域
KBIPS智能交直流一體化電源系統主要應用于發電廠、變電站、電氣化鐵路、地鐵、石化、冶金、大型工礦企業及各類民用建筑等領域，作為全部電力自動化系統、通訊系統、高壓斷路器、事故照明、繼電保護、自動裝置、信號裝置等使用的交流、直流不間斷電源，為變電站電力設備提供穩定、高質量的電源，是變電站安全可靠運行的保障。是無人值守變電站、智能化變電站進行網絡化管理并實現系統全參數在線檢測功能的合適解決方案，是發電設備和輸變電設備的“心臟”，是推動國家堅強智能電網建設的基礎設備。
系統構成
智能型一體化電源系統由直流操作電源系統、交流電源系統、UPS電源系統、DC/DC通信電源系統四項分系統組成。直流分系統額定輸出電壓為DC220V/110V。交流分系統額定輸出電壓為AC380/220V，采用單母線不分段接線方式,三相四線制。UPS電源分系統額定輸出電壓為AC220V，采用單母線接線方式,單相制。通信電源分系統額定輸出電壓為DC48V，采用單母線接線方式。智能站用交直流電源一體化系統將交流系統、直流操作系統、UPS電源系統、通信電源系統統一設計、監控、生產、調試，實現站用電源安全化、網絡化、智能化、一體化。
功能特點
智能化設計
● 采用電力標準的監控系統，對系統的交流電源、直流電源、通信電源、饋線部分進行統一監控，實現統一監控平臺處理信息，實現網絡智能化。
高可靠性模塊
● 采用高可靠性、高效率的電源模塊，具有風冷和自然冷卻兩種規格可選，效率高達95%以上，UPS模塊采用科華專門的無主從自適應并聯技術，使系統更加安全可靠。
蓄電池智能管理
● 蓄電池自動管理及保護，實時自動監測蓄電池的端電壓、充、放電電流，根據蓄電池的特性控制蓄電池的均充和浮充，設置有電池過/欠壓和充電過流聲光報警；具有電池溫度補償功能，溫度補償系數可根據不同電池種類自行設定，滿足不同品牌電池的溫補要求，較大程度延長電池壽命。
監控操作屏幕人性化
● 采用電氣拓?fù)淠M圖形顯示，方便簡潔的觸摸屏操作，可通過大屏幕中文顯示進行參數設置、重要操作采用密碼鎖定。
高標準設計
● 系統采用IEC，可靠性及安全性具有充分的保障。
應用方案

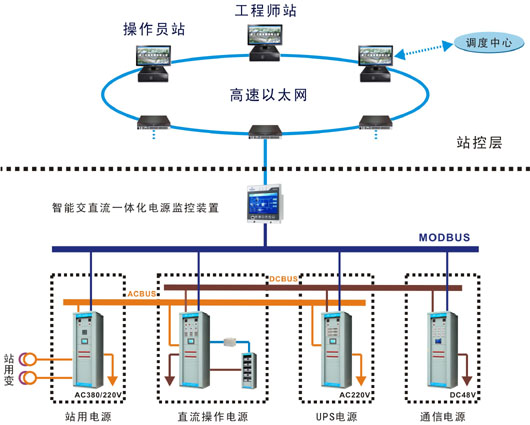

KBIPS智能交直流一體化電源系統是將站用交流電源、直流操作電源、電力專用UPS電源與電力專用逆變電源（INV）、通信用直流變換電源（DC/DC）等設備按一體化設計，共享直流電源的蓄電池組、共享直流動力母線、實現統一監控和管理的電源系統，該系統以直流操作電源為核心，是直流操作電源與電力專用UPS、INV 和通信DC/DC其中任一種及一種以上電源所構成的組合體。典型的智能交直流一體化電源系統方案如圖1所示。
系統參數
輸入?yún)?shù)
交流額定輸入電壓 三相：380V± 15 %；單相：220V± 15 %
交流額定輸入頻率 45～55 HZ
輸出參數
直流額定輸出電壓 50V、115V、230V
直流標稱輸出電壓 48V、110V、220V
交流額定輸出電壓 三相：380V；單相：220V
交流額定輸出頻率 50HZ
直流額定輸出電流 5、10、15、20、30、40、50、60、80、100、160、200A
電池額定容量 30Ah～3000Ah
交流額定輸出容量 單相：1、2、3、5、7.5、10、15、20、25、30KVA
三相：7.5、10、15、20、30、40、50、75、100、125KVA
