產品詳情：
產品描述

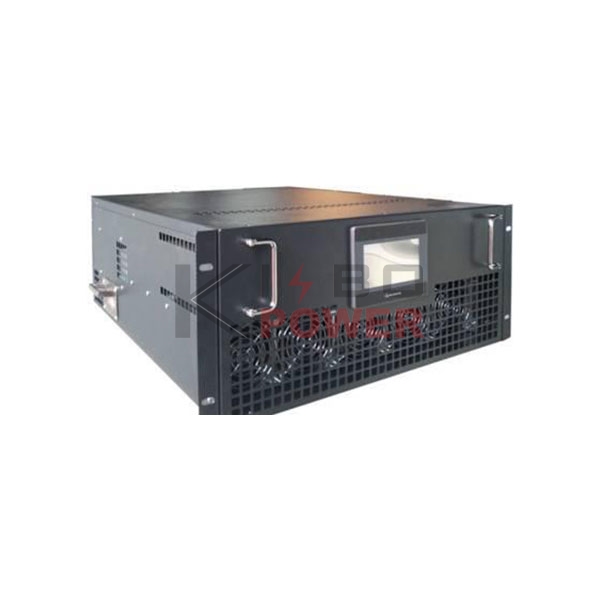

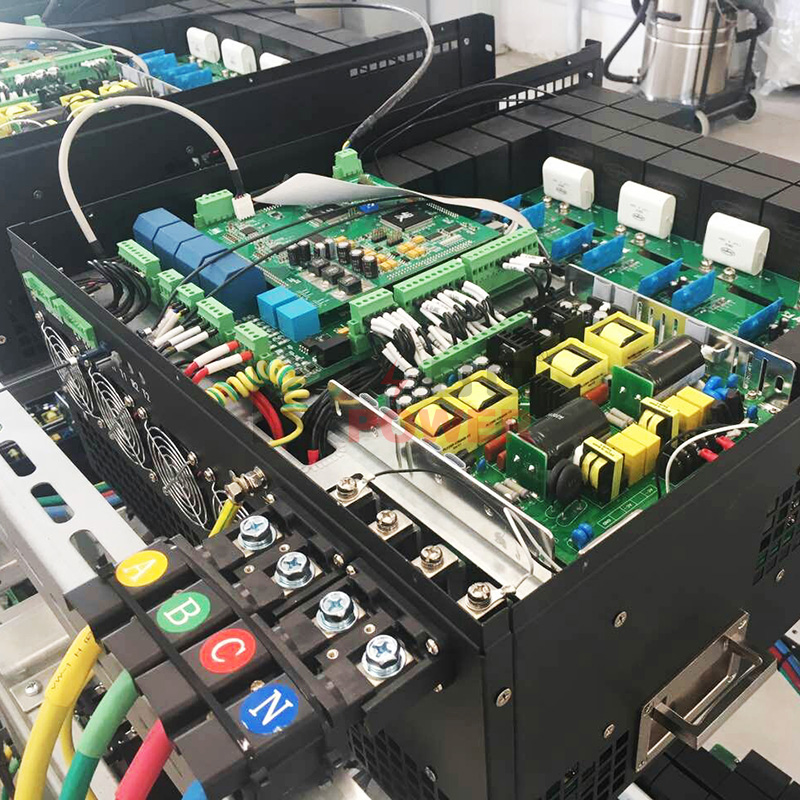

津佰科技有源電力濾波器，是采用現代電力電子技術和基于高速DSP器件的數字信號處理技術制成的革新電力諧波治理專用設備。它由指令電流運算電路和補償電流發生電路兩個主要部分組成。指令電流運算電路實時監視線路中的電流，并將模擬電流信號轉換為數字信號，送入高速數字信號處理器（DSP）對信號進行處理，將諧波與基波分離，并以脈寬調制（PWM）信號形式向補償電流發生電路送出驅動脈沖，驅動IGBT或IPM功率模塊，生成與電網諧波電流幅值相等、性相反的補償電流注入電網，對諧波電流進行補償或抵消，主動消除電力諧波。
技術參數
接線方式 | 三相三線或三相四線 |
接入電壓 | 3×380V±10% |
接入頻率 | 50Hz±2% |
圈響應時間 | ≤20ms |
開關頻率 | 10kHz |
功能設置 | 只補償諧波、只補償無功、既補償諧波又補償無功。 |
諧波補償次數 | 2-51次 |
保護類型 | 直流過壓保護、IGBT過流保護、裝置溫度保護 |
過載保護 | 自動限流在設定值，不發生過載 |
冷卻方式 | 強制風冷 |
噪音 | < 65db |
工作環境溫度 | -10℃～+45℃ |
工作環境濕度 | <85%RH不凝結 |
安裝場合 | 室內安裝 |
海拔高度 | ≤1000m（更高海拔需降容使用） |
進出線方式 | 根據客戶要求 |
防護等級 | IP20 |
智能通訊接口 | 外加模塊 |
遠程監控 | 可選 |
安裝方式 | 立柜式 | 壁掛式 | 抽屜式 |
外形尺寸 (寬W×高D×深H) | 50、75、100、150、200、250、300 | 30、50、75 | 30、50、75 |
800×1000×2200（其他尺寸可定制） | 485×275×610 | 485×610×275 |
顏色 | RAL7035(計算機灰) |
主要特點：
1. 諧波補償次數：2-51次，可對2次~51次諧波電流進行全補償，或僅對指定諧波進行補償；
2. 總諧波補償率：≥90%
3. 有源電力濾波器采用模塊化設計，支持多機并聯擴容，并聯容量不受限制，如果一臺因故障退出運行，其他有源濾波器仍能正常工作實現濾波功能;
4. 有源電力濾波器采用全數字、模塊化控制方式，采用DSP＋FPGA全數字控制方式和大功率IGBT驅動控制；
5.有源電力濾波器要求采用著名品牌、技術成熟的IGBT器件制造，性能穩定、質量可靠，并提供品牌產品相關證明；
6.控制算法：同時支持快速傅里葉（FFT）和瞬時無功兩種算法。閉環諧振控制算法，針對性強，控制精度高；
7. 有源電力濾波器同時支持諧波補償、無功補償及三相不平衡補償三種功能；
8. 有源濾波器應獨立于電網阻抗及系統阻抗之外，不受電網阻抗和系統阻抗變化的影響。
9.濾波器在濾波的同時必須避免過補償，即有源濾波器可以做到只濾波而不產生無功功率，全部避免過補償，也可以通過設定目標功率因數，將濾波后剩余的能量用于無功補償。
10.當系統負載的諧波量大于濾波器補償能力時，濾波器仍應根據本體容量輸出額定電流，繼續有效濾波，不發生超載或?qū)е略O(shè)備損壞而退出運行。
11.有源電力濾波器具備免維護功能，能保證長周期穩定運行，控制單元程序具備自檢功能；
12. 有源濾波器自身的高頻載波不能回饋到電網，對其它系統和設備沒有干擾。
13.有源電力濾波器采用人性化的人機界面設計，可通過觸摸屏對裝置進行參數控制和信息的讀取液晶顯示面板，在面板上能顯示機器型號，各相負載總電流大小、波形，濾波器輸出總電流大小，電網線電壓大小、波形，功率，電流總畸變率，頻譜圖，運行狀態，故障信息顯示，啟動、補償、待機、停機、自檢復位控制；
14. 有源電力濾波器具有穩定性保護功能，當系統處于不穩定狀態時，設備能自動與系統脫開；
15.有源電力濾波器具備快速、全部的故障自檢功能，同時自動采取相對應的操作；
16.具備完整的保護功能，包括電網過欠壓、電網錯缺相、IGBT異常、頻率異常、裝置過流、裝置過溫、直流母線過欠壓、過載自動限流等保護，保證裝置安全無故障運行；
17.有源濾波器可提供通訊接口，滿足某些項目需接入電力監控系統需求；
18.CT精度0.5級，二次回路采用RXVVP線纜，導線截面積不小于2.5mm2；
19. 采用“光纖環網”技術，同步性好、響應時間快、補償率高；
20. 采用“比例諧振控制”技術，避免了電網的諧振，為電網的安全可靠保駕護航；
